Wiederholungsprüfung Eigenkontrollverordnung 2020
Projektdaten
Leistungen:
HOAI Lph 1 - 3
Planung:
Sept. ´21 - Jan.´22
Sie müssen zunächst das Laden von Drittanbietern erlauben.
Projektbeschreibung
- Reinigungs- und Inspektionsarbeiten von 652 Haltungen —> entspricht einer Netzlänge von 22.757 m
- Dimensionen umfassten den Bereich von DN 150 bis DN 2200
- Inspektion der Schächte mit der Panoramo SI 4K der Firma IBAK. Aufnahmen von Halbkugelbildern in 5 cm-Abständen über zwei hochauflösende Digitalkameras mit 185°-Fisheye-Objektiven —> Zusammengesetzt entstehen im Anschluss Vollkugelbilder, die es ermöglichen den Schacht in einer realen 3D-Innenansicht darzustellen. —> Hierdurch ist die Perspektive im Schacht frei wählbar und eine virtuelle Schachtbegehung auch im Büro möglich.
- Durchführung von Untersuchungen nach dem Kodiersystem DIN EN 13508-2.
- Umstellung der Daten nach den aktuellen Vorgaben der „Baufachlichen Richtlinien Abwasser“ des Bundes (früher Arbeitshilfen Abwasser) (ISYBAU 2017).
- Zustandsklassifizierung: Sie erfolgt für jede Zustandsbeschreibung jeweils für die Schutzziele Dichtheit, Standsicherheit und Betriebssicherheit in Abhängigkeit von der Schadensart und dem Schadensausmaß.

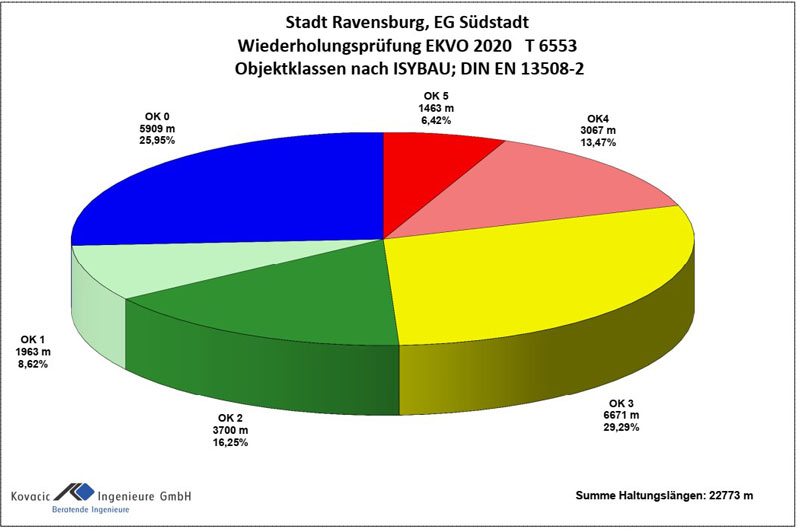

- Zustandsbewertung: Hier werden zusätzlich zur Schadensart und dem Schadensausmaß aus der Zustandsklassifizierung auch die Randbedingungen des Einzelschadens berücksichtigt und in folgende Objektklassen eingeteilt:
Klasse 0 schadensfrei, kein Handlungsbedarf Klasse 1 geringfügige Schäden, ohne unmittelbar festzulegenden Handlungsbedarf Klasse 2 langfristige Handlungsbedarf Klasse 3 mittelfristiger Handlungsbedarf Klasse 4 kurzfristiger Handlungsbedarf Klasse 5 umgehender Handlungsbedarf (i.d.R. Sofortmaßnahme
- Zustandsbewertung: Hier werden zusätzlich zur Schadensart und dem Schadensausmaß aus der Zustandsklassifizierung auch die Randbedingungen des Einzelschadens berücksichtigt und in folgende Objektklassen eingeteilt:
