Relining Buchenbach - Stadt Friedrichshafen

Die Stadt Friedrichshafen plante im Stadtteil Manzell für das Regenüberlaufbecken 4 den Bau eines Retentionsbodenfilters zur Keimelimination, zur Einleitung in den Bodensee.

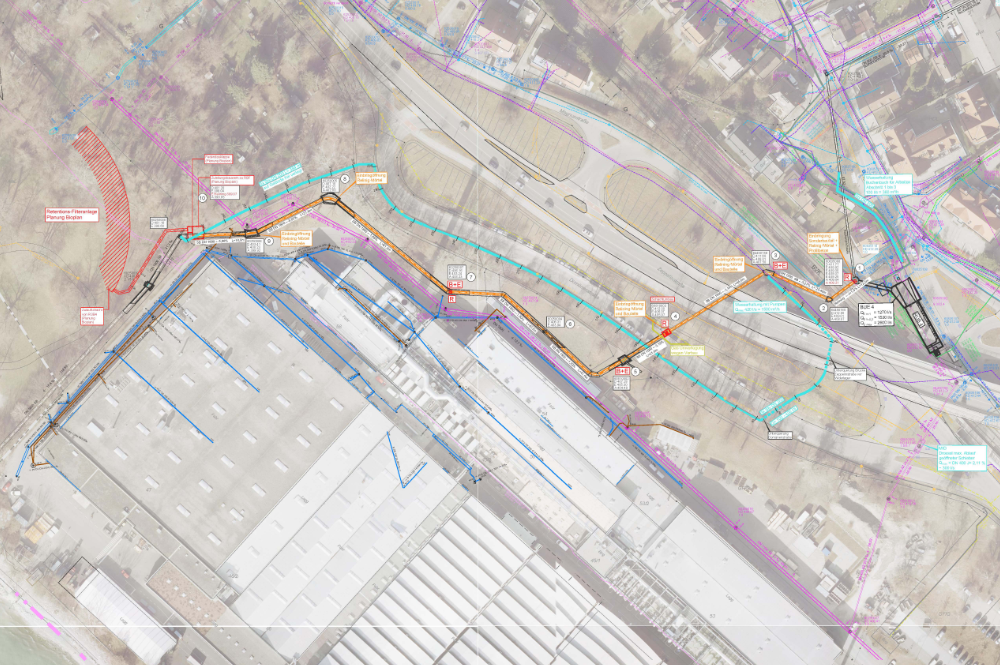

Im Bestand floss zusammen mit dem Entlastungswasser auch das Wasser des Buchenbachs ab. Da das Bachwasser nicht über den Retentionsbodenfilter laufen darf, sollten beide Wässer von einander getrennt werden. Da der Entlastungskanal über 350 m bis zur Bodenseeeinleitung lang ist, musste hier eine Lösung gefunden werden, keinen extra Kanal für die Bachwasserableitung zu bauen.

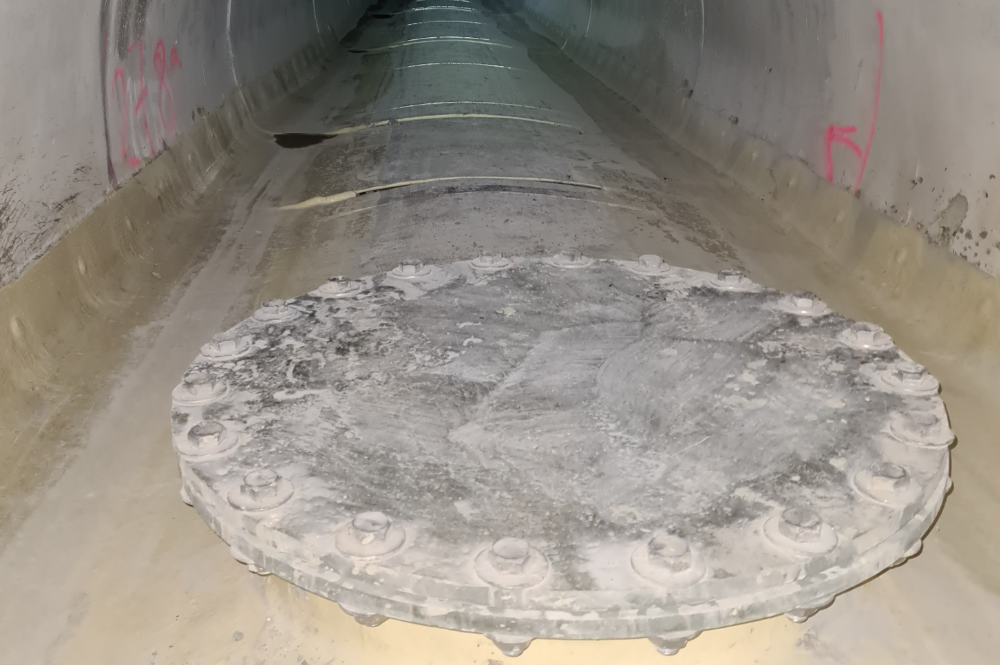

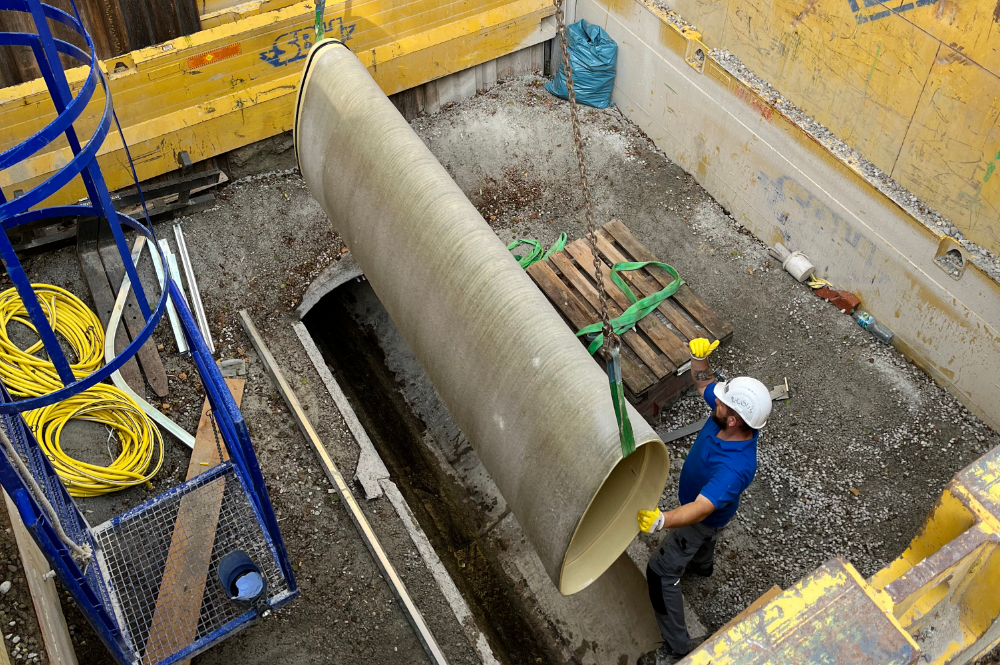

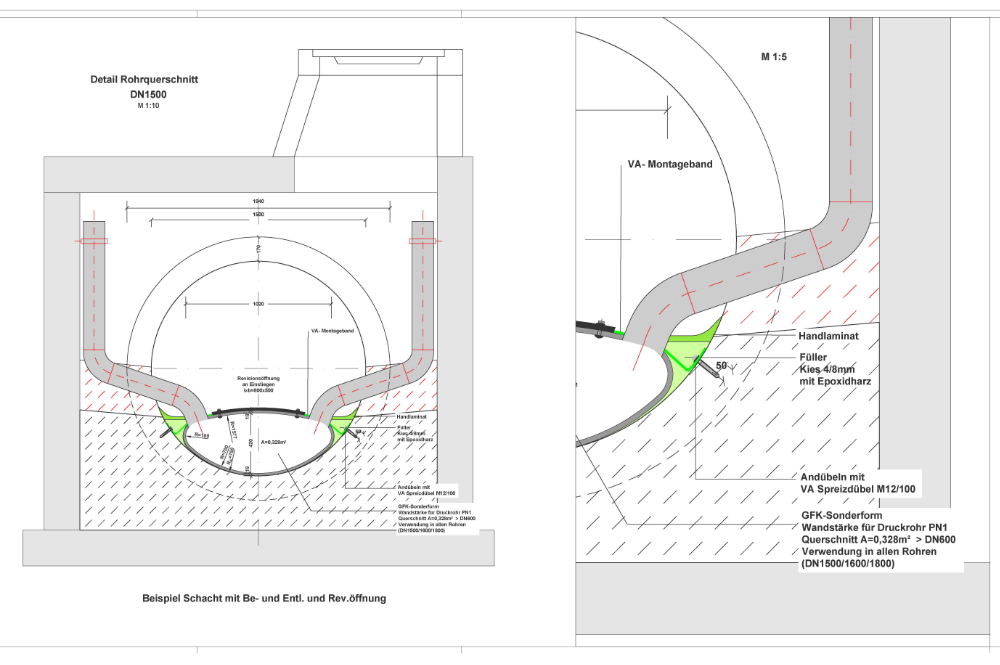

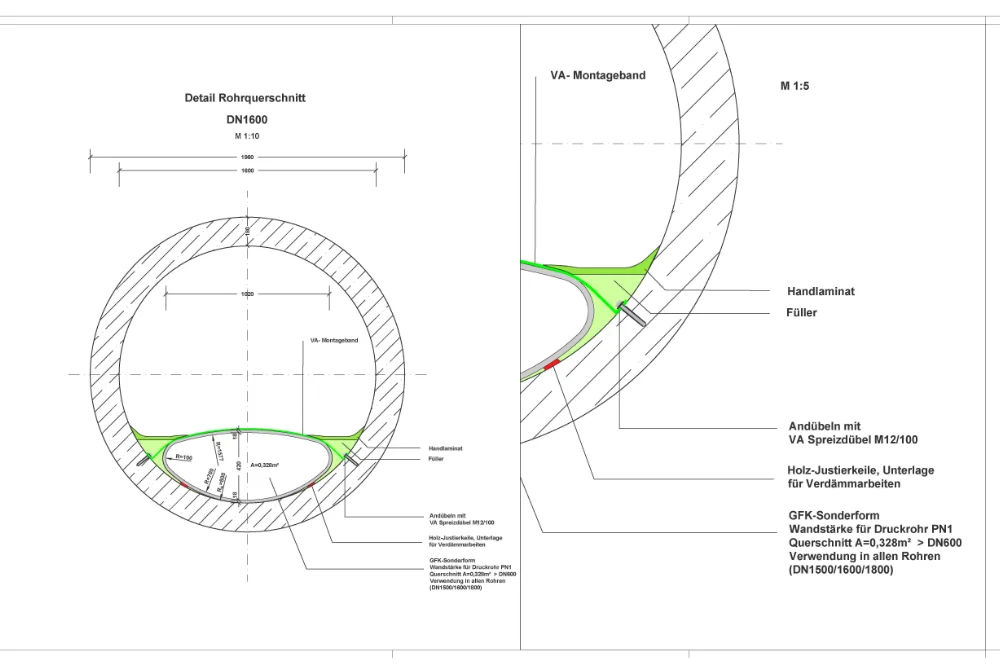

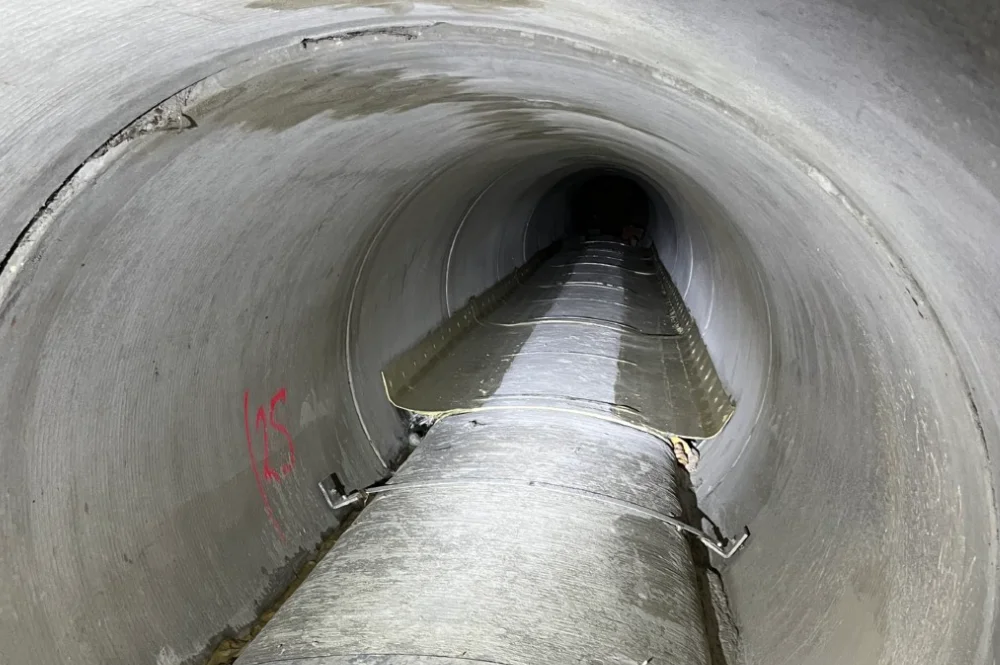

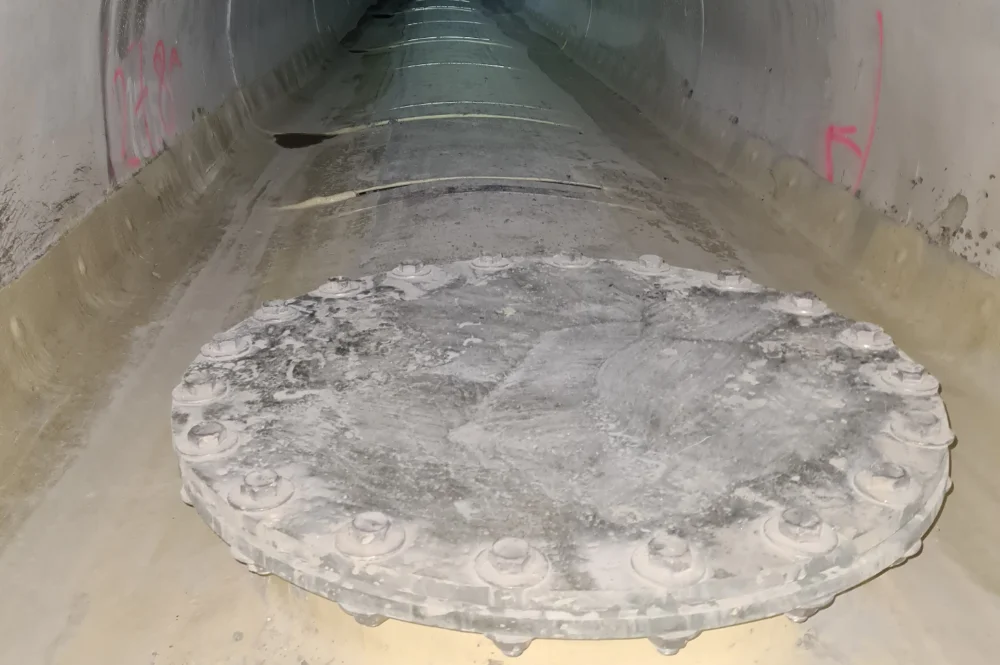

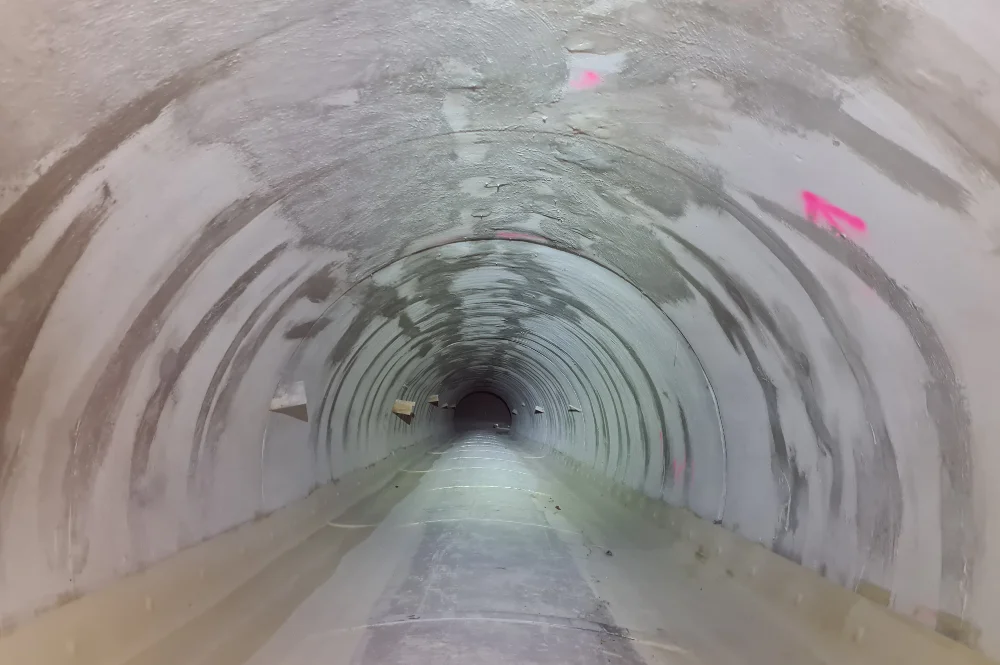

Die Lösung war den Buchenbach über ein Reliningrohr im Entlastungskanal zu verlegen. Notwendig war dazu zunächst der hydraulische Nachweis für die separate Ableitung. Beides konnte nachgewiesen werden. Somit wurde ein Reliningsonderquerschnitt 1020 x 420 mm in den Entlastungsrohren DN 1500/1600 und DN 1800 in der Sohle verlegt. Zuvor wurde die Bestandleitung untersucht und danach notwendigerweise inklusive aller Schächte Riss- und Betonsaniert. Über einen verbauten 5,70 m tiefen Einbringschacht, wurden die Rohre eingebracht und an den Einbauort verfahren. Die Reliningrohre wurden mit Zugbändern gegen Auftrieb gesichert und an den Schachtbauwerken wurden jeweils Be- und Entlüftungen und eine Revisionsöffnung eingebaut.

Nach der Fertigstellung der Reliningmaßnahme wurde mit den Bauarbeiten zum Bau des Retentionsbodenfilters begonnen welcher im Mai 2025 fertiggestellt sein soll.
